CD4200 - EN TRYGGERE OG MER EFFEKTIV ARBEIDSPLASS
CD4200 Heavy fra Correct Maskin AS er spesialutviklet for krevende bergsikring og spesialboring.
Denne skreddersydde maskinen er konstruert for å levere presisjon, effektivitet og sikkerhet – selv i de mest utfordrende arbeidsmiljøene.
CD4200 - SYSTEMET’S OPPBYGGNING
CD4200-systemet er en komplett og integrert boreløsning utviklet for sikre og effektive boreoperasjoner i krevende miljøer. Systemet består av et kraftig boretårn, HPU (hydraulisk kraftenhet), kompressor og automatisk slangetrommel, samlet i én helhetlig løsning. Med radiostyring får operatøren full kontroll over både boreoperasjon og maskin fra trygg avstand, noe som øker både sikkerhet, presisjon og effektivitet i arbeidet.
BOREAPPLIKASJON - KRAFT OG KONTROL
HPU
KOMPRESSOR

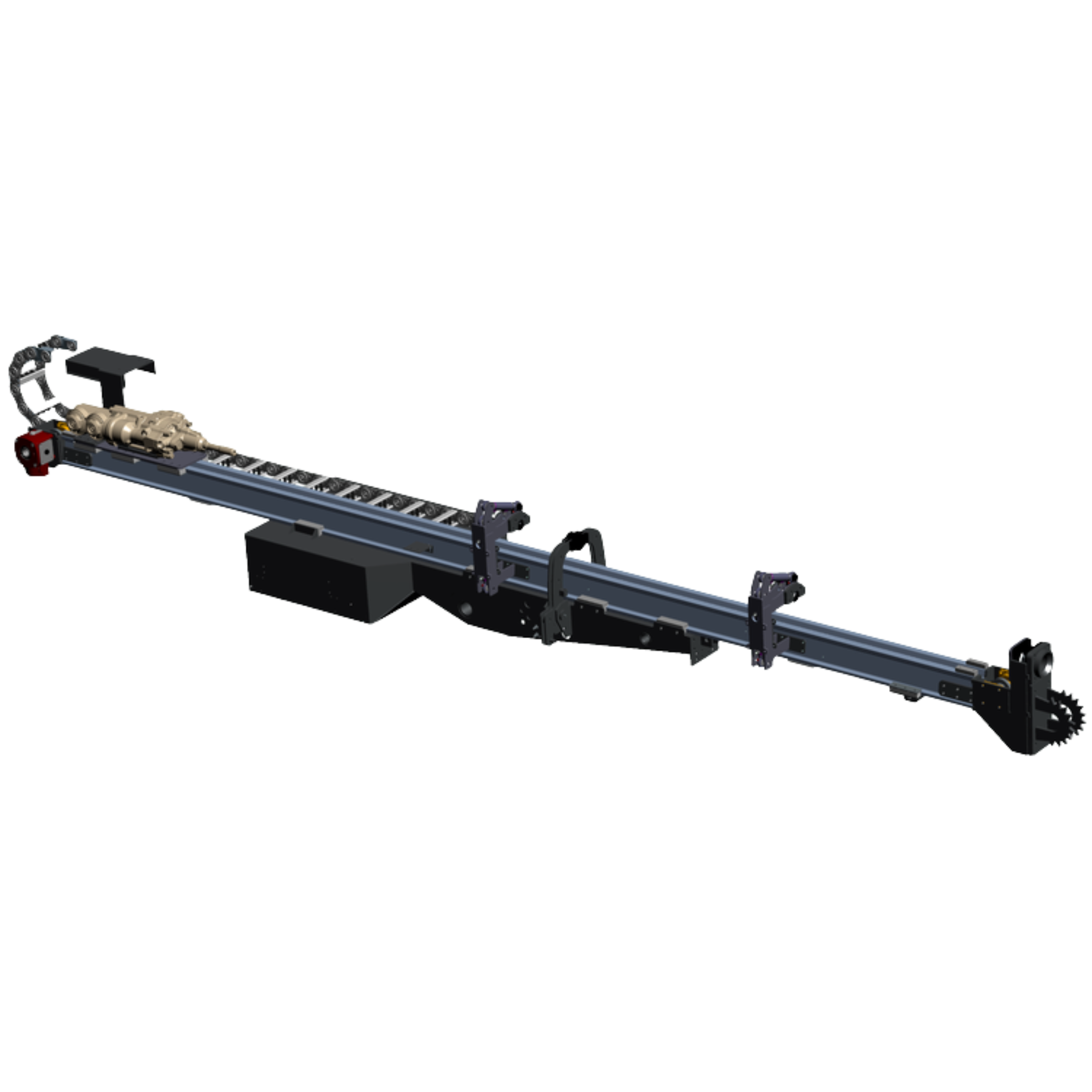

BORE
Trykkontroll:
Justerbar mating, rotasjon og slagkraft via fjernkontroll
Borhammer: Montabert HC50
Kraftig og presis boring i alle bergarter
Borstangstøtte:
Stabiliserer borstenger under boring for jevn og nøyaktig fremdrift
Stangskifter:
1-stangs system for rask og enkel sammenkobling
Teleskop og posisjonering:
3 meter teleskop på boreaggregatet
Tiltfunksjon
300° rotasjon
Muliggjør boring i krevende vinkler og terreng
Frontklype:
Hydraulisk klype for sikker og effektiv håndtering av borstenger

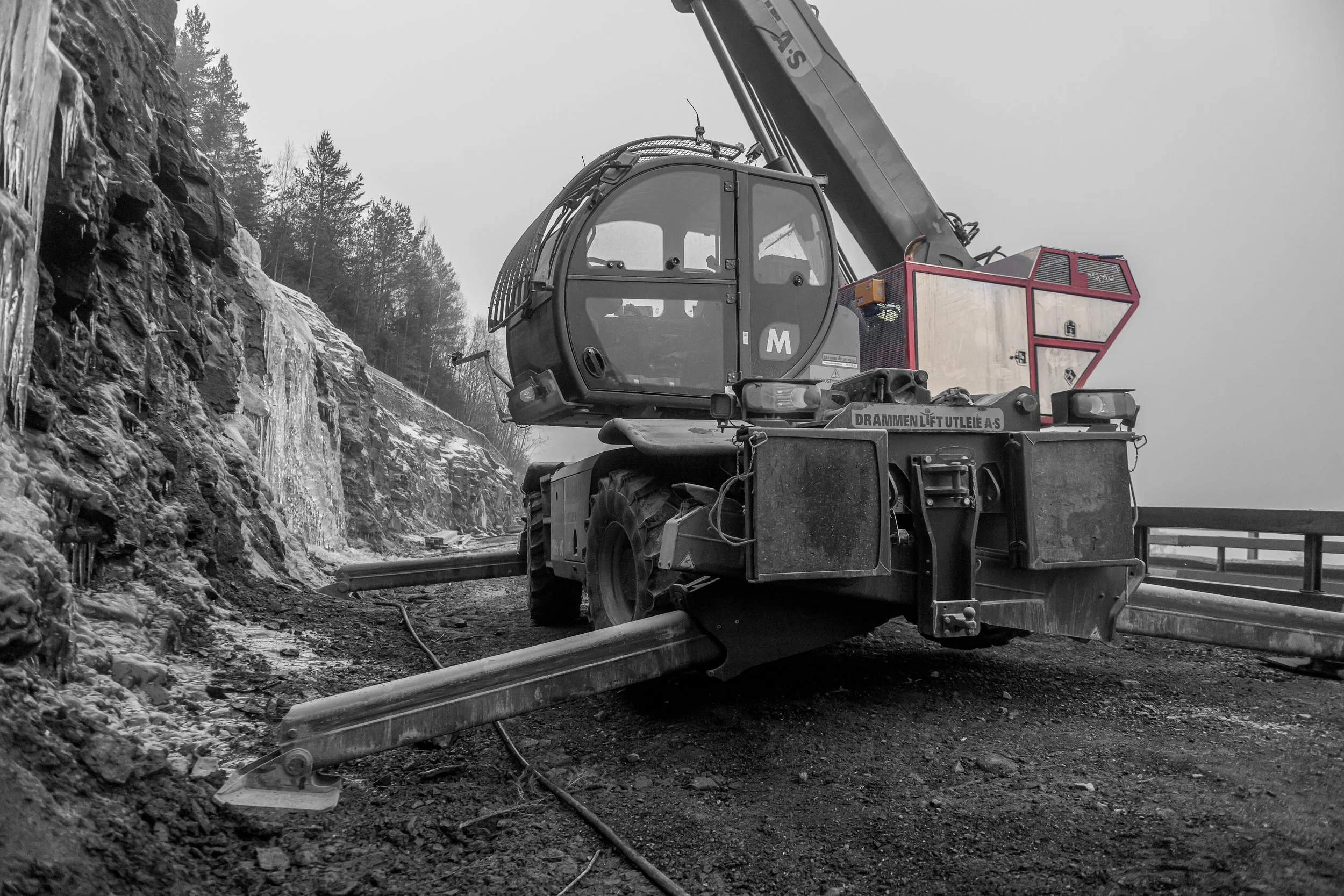

HPU - HYDRAULISK KRAFTENHET

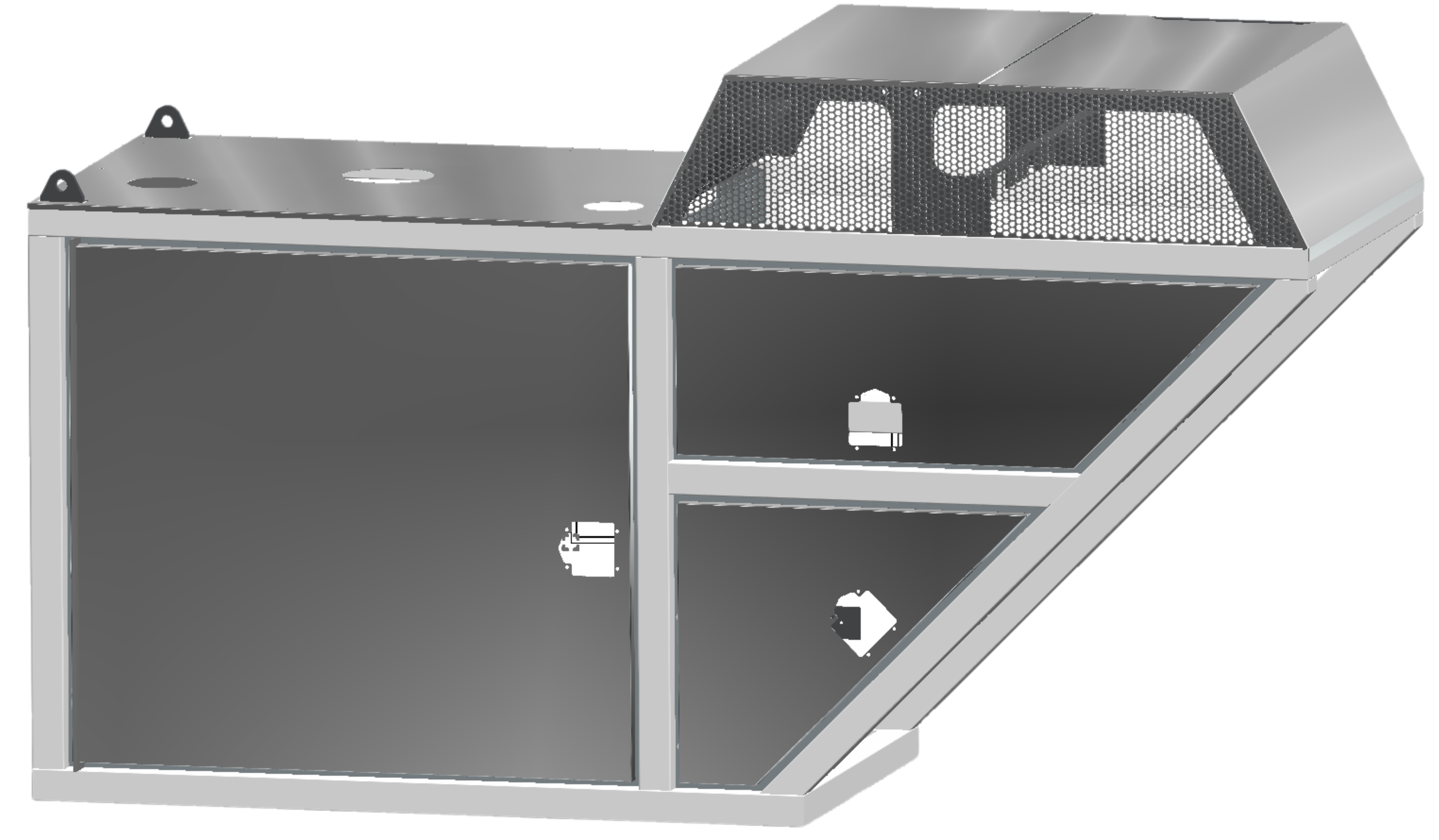

Den hydrauliske kraftenheten (HPU) er en kritisk del av boreapplikasjonen og sørger for pålitelig og kraftig drift under krevende forhold. Enheten er montert bak førerhuset og har egen dieselmotor og hydraulikkpumpe som forsyner boremaskinen med stabil og effektiv hydraulikk.
HPU-en har egen dieseltank plassert på høyre side av maskinen, i samme kapsling som kompressoren. For å sikre optimal arbeidstemperatur ved intensiv bruk er enheten utstyrt med integrerte luft- og hydraulikkjølere.
Montering: Bak førerhuset
Drift: Selvstendig dieselmotor og hydraulikkpumpe
Formål: Driver borhammer og komplett boreoppsett
Fordeler:
Uavhengig kraftkilde gir høy fleksibilitet i felt
Stabil og kraftig oljeforsyning til boreutstyr
Effektivt kjølesystem for pålitelig drift under belastning

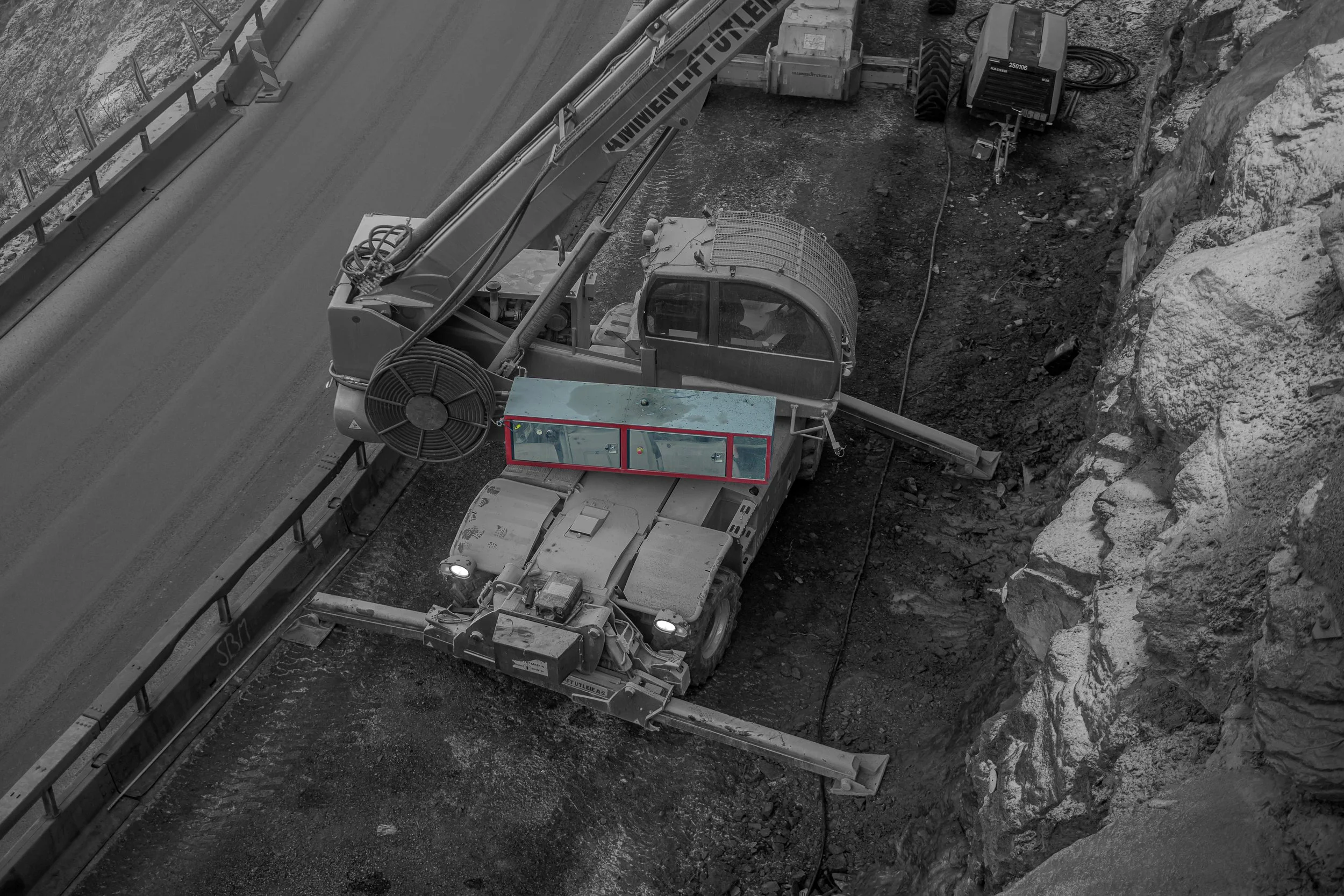

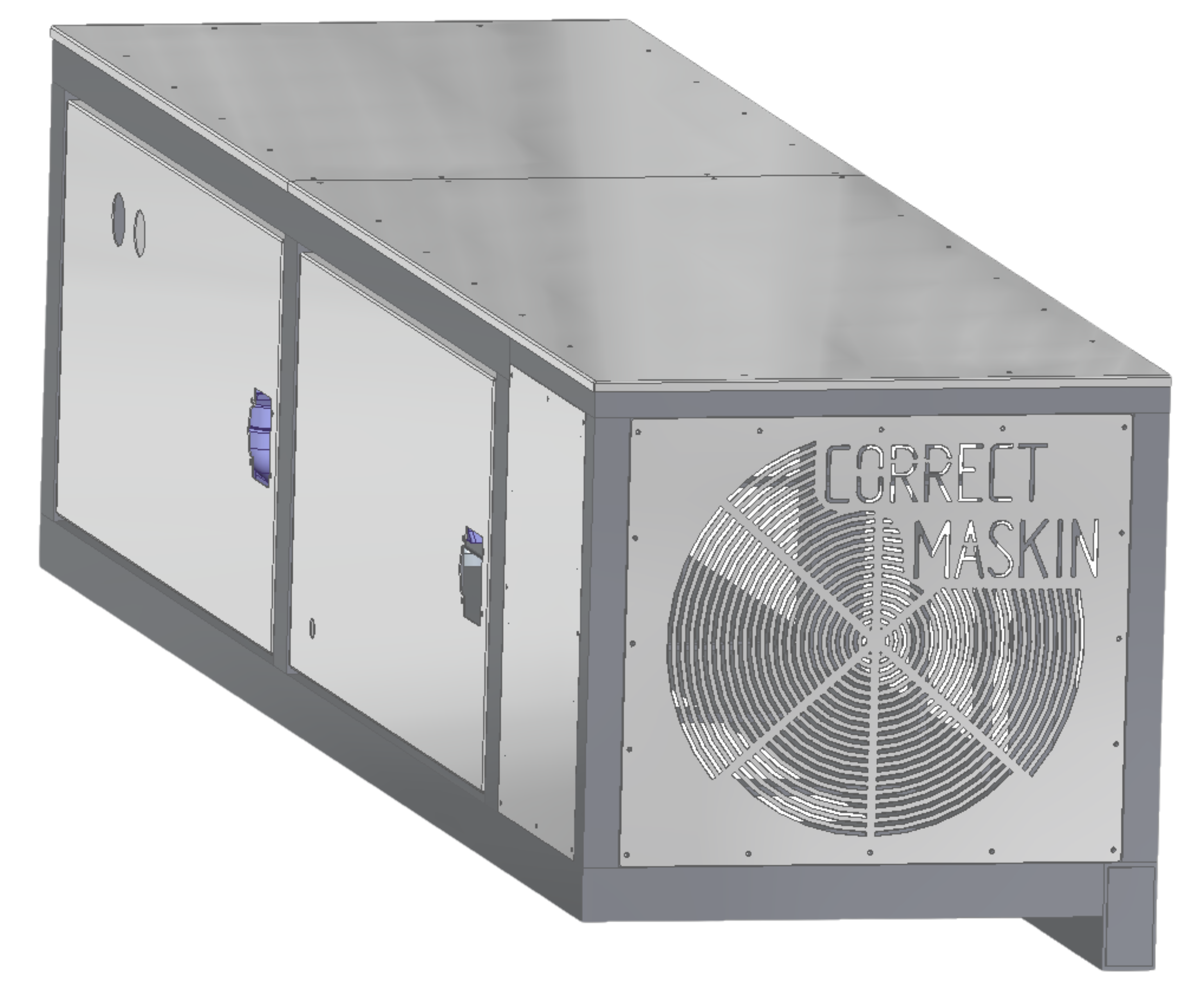

KOMPRESSOR KRAFT OG SMØRING
Kompressoren er en essensiell del av boreapplikasjonen og leverer både smøring av gjenger og spyleluft under boreprosessen. Den er hydraulisk drevet og konstruert for jevn og pålitelig ytelse, noe som reduserer slitasje og øker effektiviteten.
Systemet er forberedt for vannspyling og kan utstyres med hydraulisk drevet vannpumpe for økt fleksibilitet i krevende boremiljøer.
Funksjoner:
Gjengesmøring
Spyleluft
Luftkjøler
Forberedt for:
Hydraulisk vannpumpe for vannspyling
Fordeler:
Optimal smøring og kjøling av borekomponenter
Stabil og jevn drift
TROMMEL

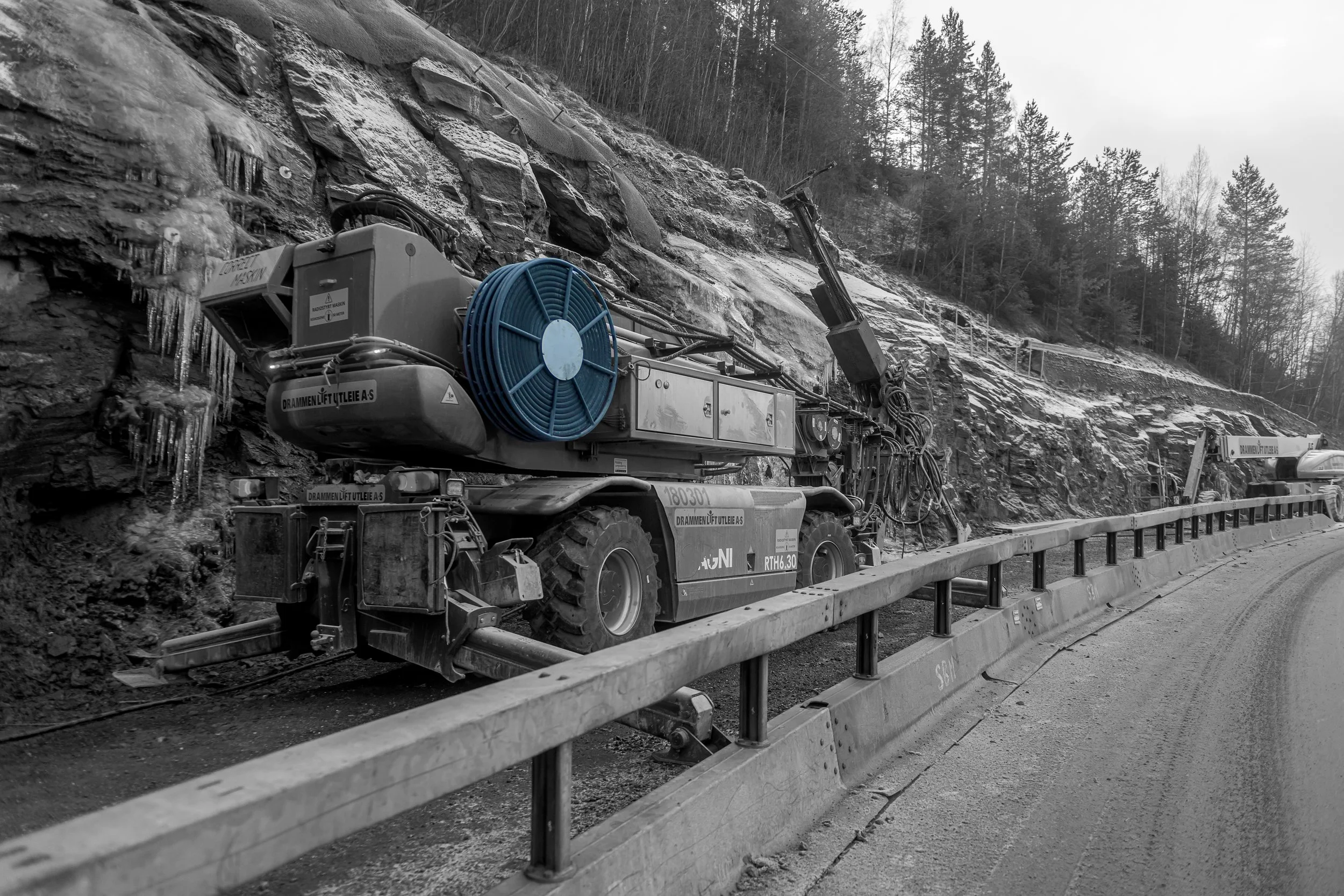

SLANGETROMMEL - TIL SPESIFIKE HØYDER
Slangetrommelen er hydraulisk drevet og har automatisk inntrekk for trygg og effektiv slangehåndtering. Dette forbedrer ergonomien, reduserer riggetid og minimerer risikoen for arbeidsulykker.
Når systemet er montert på Magni-maskin, skjer inntrekket automatisk. Ved montering på lastebil utføres inntrekk manuelt.
Spesifikasjoner:
4 × 1" slanger
35 meter per slange
250 bar arbeidstrykk
Fordeler:
Automatisk hydraulisk drift (på Magni)
Økt sikkerhet – færre snublefarer
Rask og enkel håndtering av slanger
STYRING
HVORFOR VELGE CD4200 HEAVY?
Fjernstyrt drift gir operatøren full kontroll fra trygg avstand. Første utkast
Kraftig og presis boring med Montabert HC50 drifter. Første utkast
Integrerte støttesystemer (HPU, kompressor og kjøling) for stabil ytelse. Første utkast
Automatisk slangestyring for sikrere og raskere rigging.
BORE
KOMPRESSOR
HPU
TROMMEL

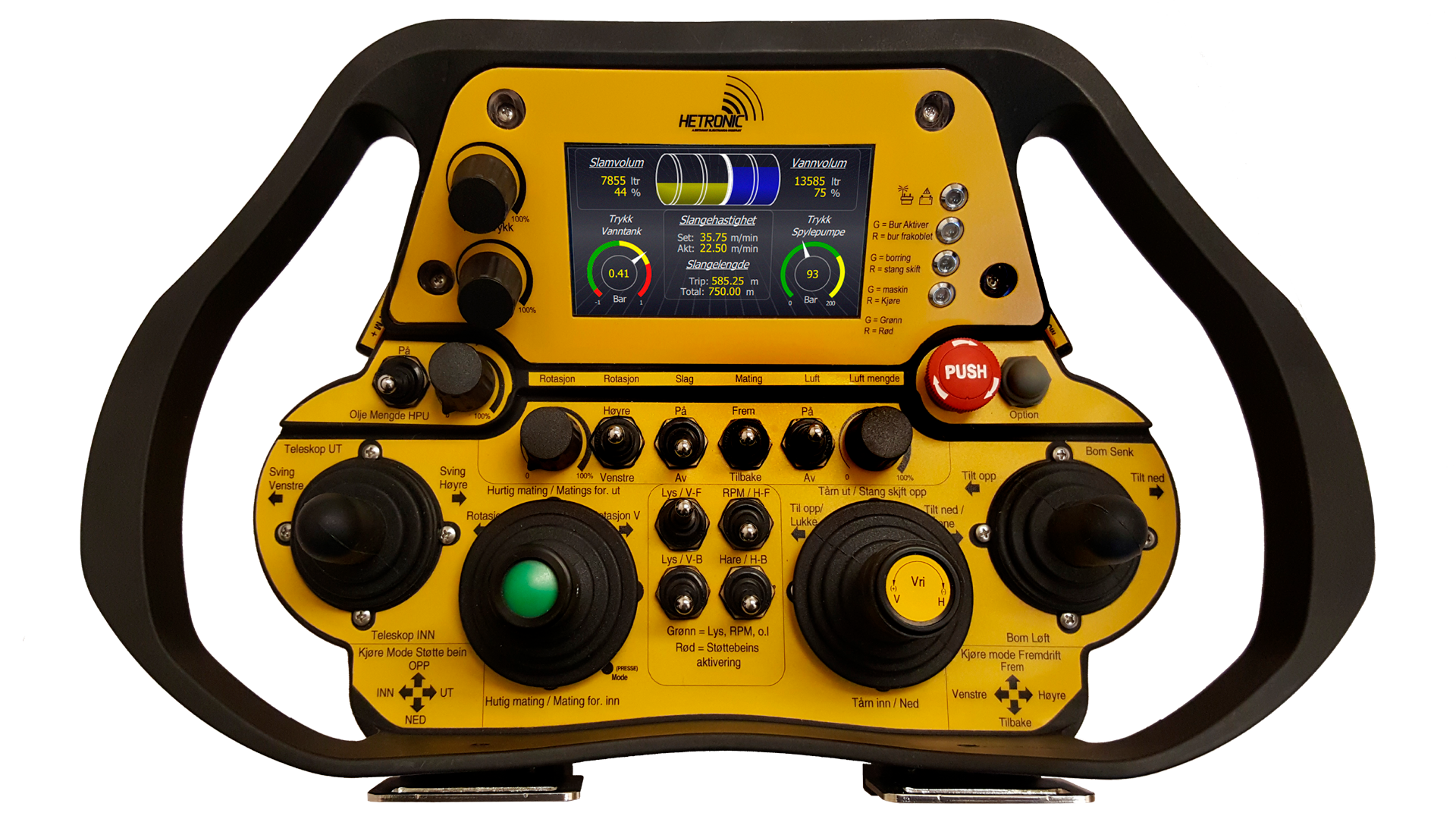

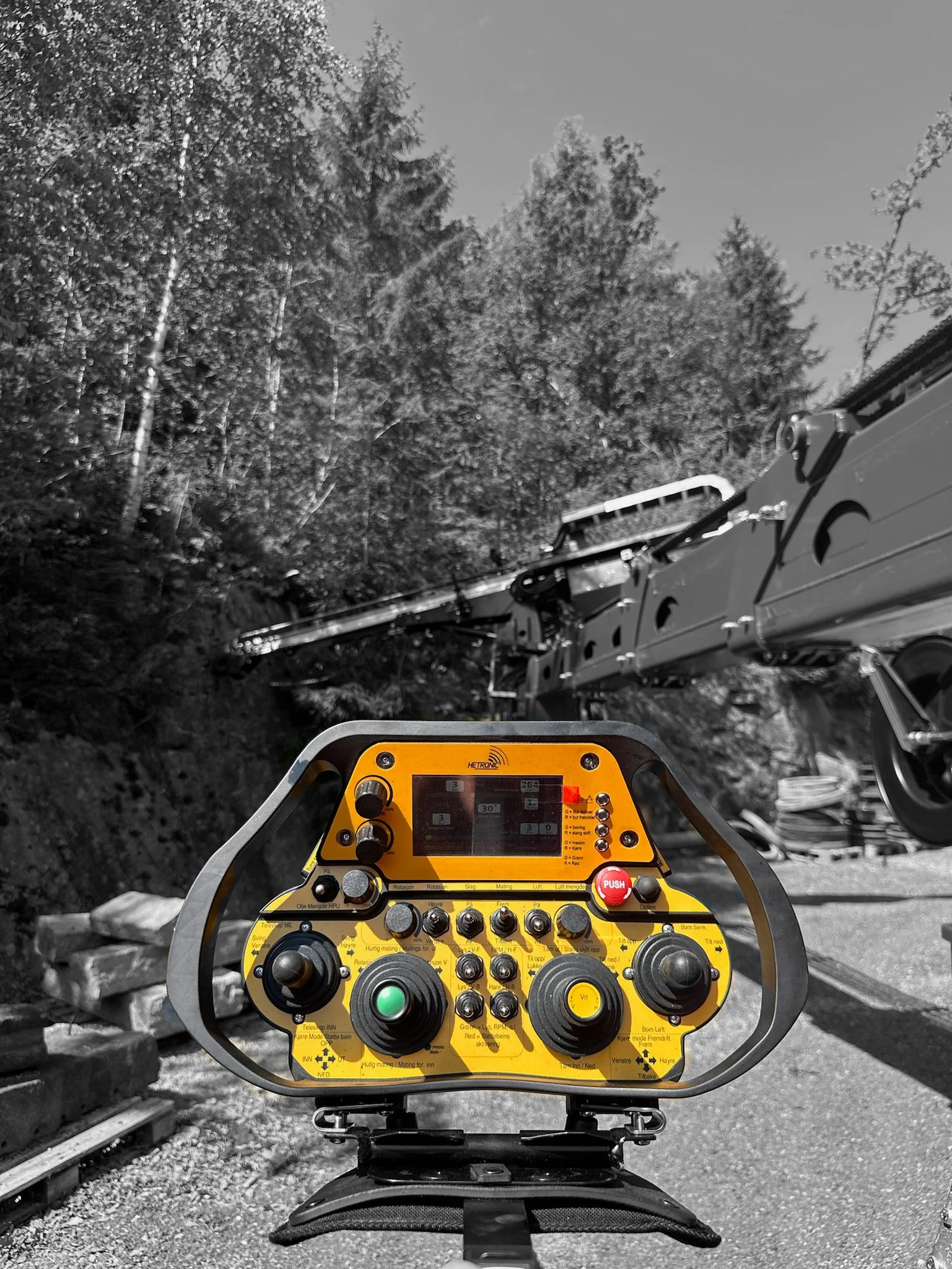

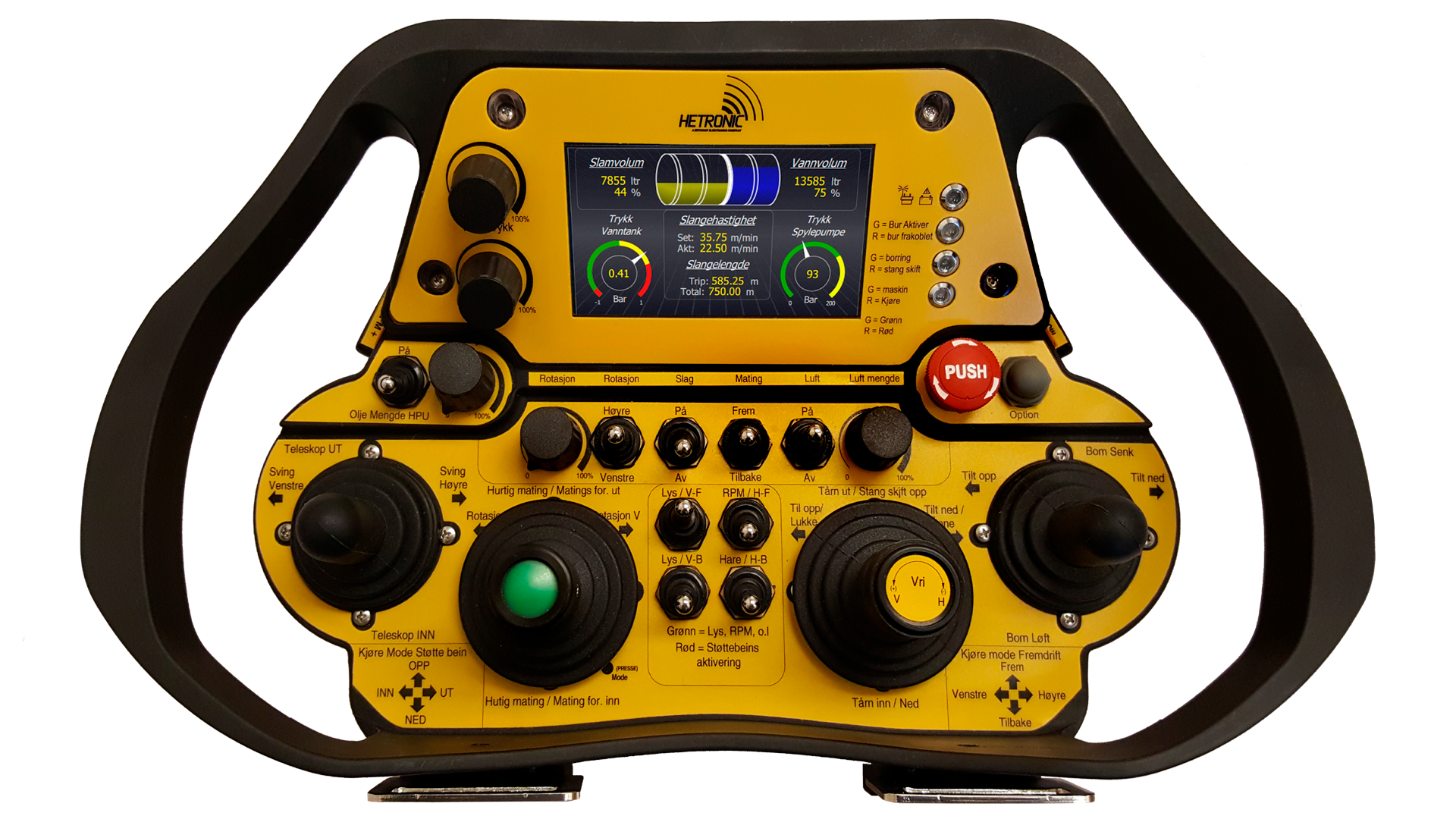

RADIOSTYRINGSYSTEM - FOR SIKKER KJØRING
System: Hetronic radiostyring
Full fjernstyring av både bærermaskin og boreapplikasjon
Operatørsikkerhet:
Hetronic PDS-system beskytter mot roterende komponenter
Muliggjør sikker betjening på avstand og reduserer risiko
Produktivitet:
Full kontroll fra trygg posisjon
Presise justeringer under arbeid
Mindre behov for manuelt arbeid
CD4200 HEAVY bygget av Correct Maskin AS - Komplett boreløsning for krevende prosjekter – Made in Norway
CD4200 – DOKUMENTERT SUKSESS
CD4200-systemet har hatt stor suksess montert på Magni teleskoptrucker, hvor kombinasjonen av rekkevidde, stabilitet og fleksibilitet gir en svært effektiv boreløsning for krevende oppdrag. Denne plattformen har vist seg å være spesielt godt egnet for CD4200, med presis posisjonering av boretårnet og trygg operasjon via radiostyring.
Samtidig er CD4200 utviklet som et modulbasert system, noe som gjør det mulig å spesialbygge løsninger tilpasset andre applikasjoner og bæremaskiner. Systemet kan leveres montert på JEKKO minikraner, samt på både Magni- og JEKKO-plattformer, hvor elektriske varianter vil bli tilgjengelige. Dette åpner for utslippsfrie løsninger i prosjekter med strenge miljøkrav og arbeid i urbane eller innendørs områder.
I tillegg tilbyr vi CD4200-løsninger tilpasset lastebilkraner, en applikasjon vi allerede har flere operative installasjoner av i Norge. Dette gir en mobil og effektiv boreløsning med høy tilgjengelighet og rask forflytning mellom arbeidssteder.
Med CD4200 leverer Correct Maskin en fleksibel og fremtidsrettet boreplattform som kan tilpasses ulike maskintyper, prosjekter og behov – uten å gå på kompromiss med sikkerhet, kontroll og ytelse.

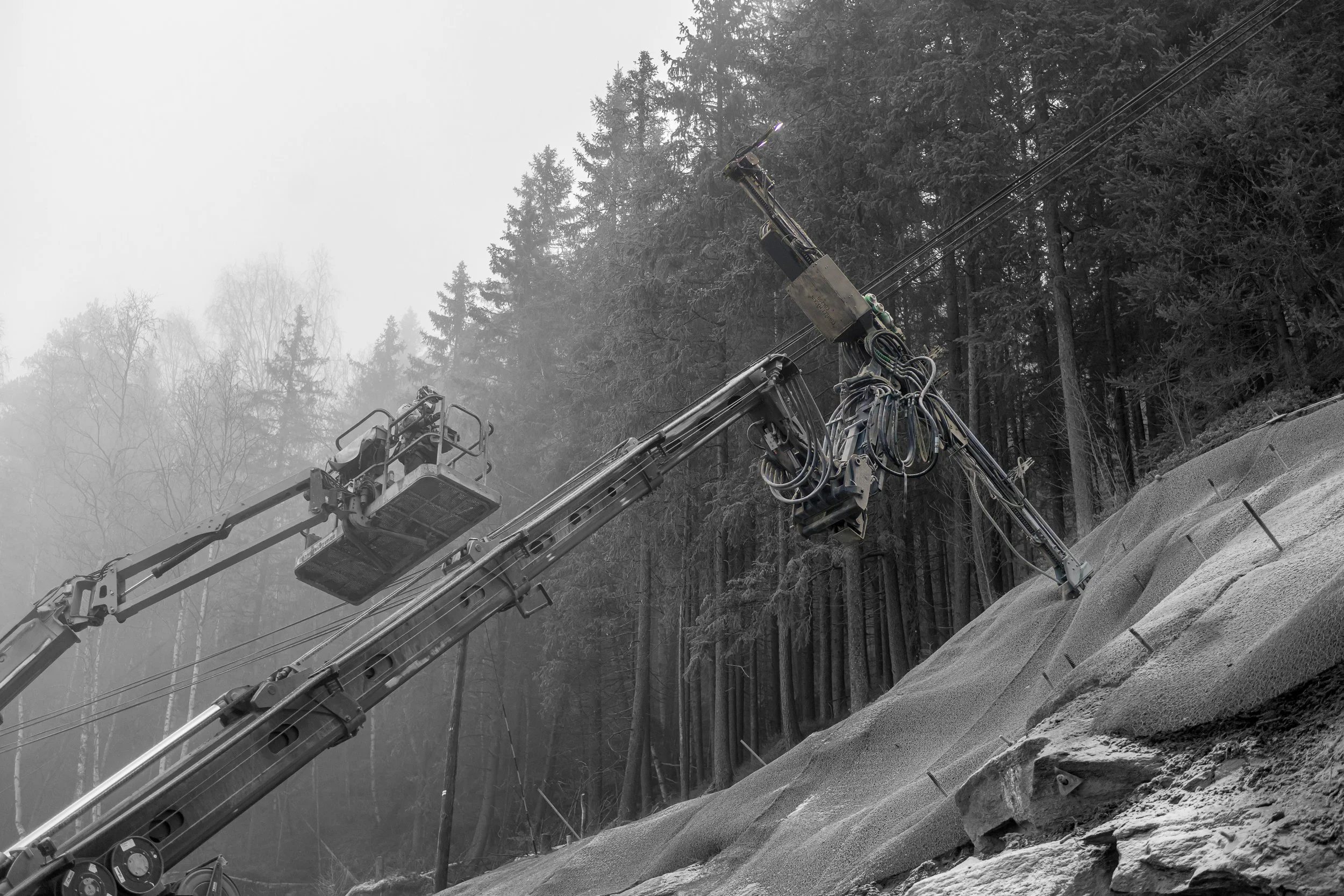

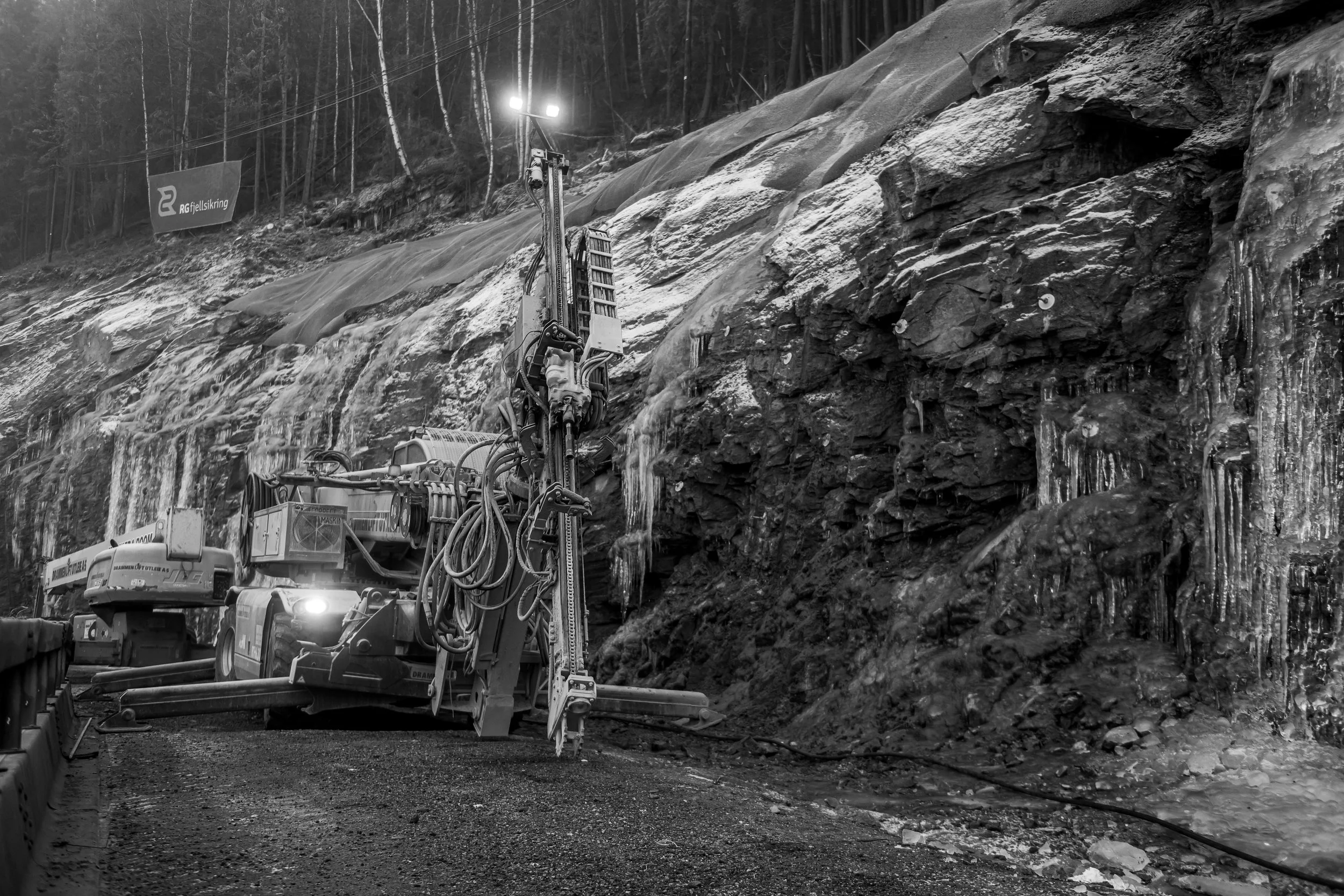

SJEKK EN AV VÅRE KUNDER I AKSJON MED CD4200

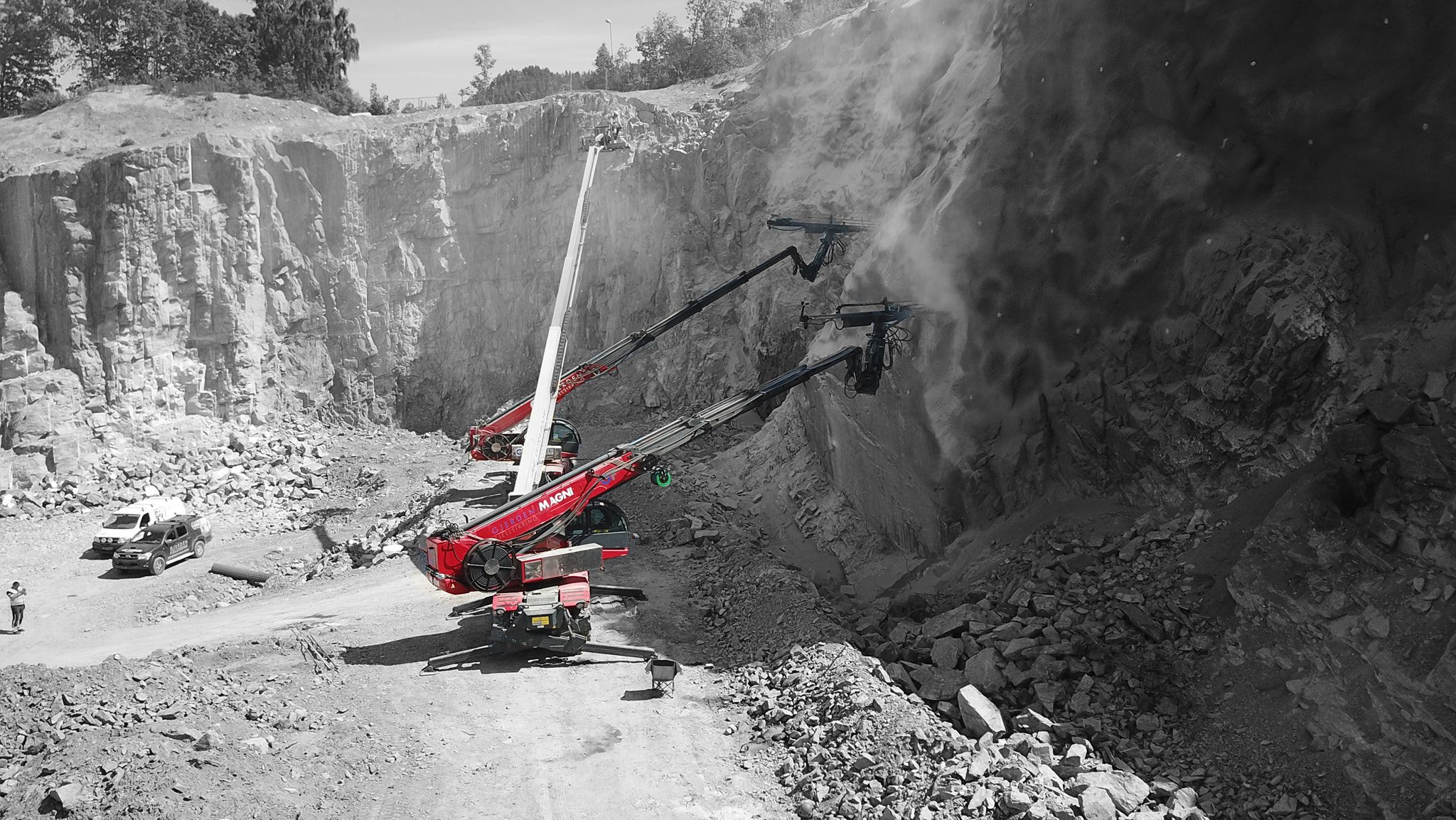

Dokumentert ytelse og ekstrem rekkevidde
CD4200 Heavy er en borerigg utviklet for oppdrag der rekkevidde, presisjon og borekapasitet er avgjørende. Montert på Magni teleskoptruck utnytter systemet maskinens overlegne stabilitet og arbeidshøyde, og leverer en boreløsning med rekkevidde langt utenom det vanlige.
Kombinasjonen gjør det mulig å bore hull med dimensjoner opptil 75 mm, i høyder på over 30 meter, med full kontroll over rotasjon, tilt og mating. Boretårnet er spesialdesignet med fokus på lav vekt og høy ytelse, og er utviklet i tett samarbeid med Magni, inkludert et eget lastediagram tilpasset boreapplikasjonen.
CD4200 Heavy er utstyrt med Montabert HC50 hammer og mateguide, med kapasitet for to 14 fots borestenger. Dette gir mulighet for boring av opptil åtte meter dype hull uten manuell håndtering av stenger, noe som øker både effektivitet og sikkerhet på arbeidsplassen. Systemet støtter både R32 og T38 borstenger, og er godt egnet for krevende boreoppgaver som bolting, sprenging og arbeid i tunneltak.
Alle funksjoner – teleskoptruck, boreaggregat, hydraulikkaggregat og kompressor – styres 100 % via radiostyring fra én konsoll. Dette gjør det mulig for operatøren å jobbe på trygg avstand fra boreområdet, også under krevende og utsatte forhold. Maskinen er i tillegg levert med beskyttelsessystemer som hindrer kontakt med roterende komponenter.
CD4200 Heavy har allerede vist seg som en svært effektiv og ettertraktet løsning i det norske markedet, og representerer tredje generasjon egenutviklet boreaggregat fra Correct Maskin. Løsningen kombinerer høy borekapasitet, ekstrem rekkevidde og gjennomtenkt sikkerhet – utviklet for spesialboring der standardløsninger ikke strekker til.
Kilde: Anleggsmaskinen – «Borerigg med heftig rekkevidde»,
Runar Daler, 15. mars 2018.
